La Image 1 Pure HD es una unidad endoscópica de control de la cámara para utilizar con cabezales de la cámara Image 1™ HD de tres chips.
Image la cámara HD (High Definition).1™ H3-Z, H3-ZI, H3-P y H3-M son cabezales de
Características principales:
- Calidad de imagen Full HD (1080p) con excelente reproducción de color.
- Compatible con cabezas de cámara Karl Storz IMAGE 1™ HD.
- Sistema SCB (Storz Communication Bus) para control inteligente y comunicación con otros dispositivos quirúrgicos.
- Diseño ergonómico y fácil integración con torres de video Karl Storz.
- Interfaz de usuario intuitiva con configuración personalizable.
- Ideal para procedimientos laparoscópicos, endoscópicos y artroscópicos.
Beneficios:
- Mejora la precisión diagnóstica y quirúrgica gracias a su claridad de imagen.
- Facilita la documentación y grabación de procedimientos.
- Aumenta la eficiencia del flujo de trabajo en quirófano.
- Compatibilidad universal con equipos Karl Storz actuales y anteriores.
La Image 1 HUB™ HD CCU y la Image 1 Pure HD vienen equipadas con el KARL STORZ Commu-nication Bus (SCB) con el fin de poder integrarse en un sistema completo de quirófano.

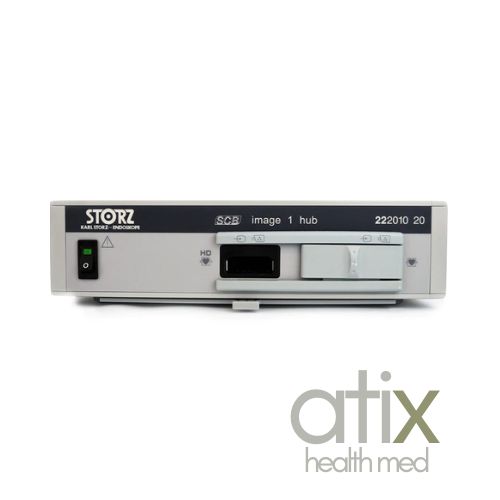

La Karl Storz SCB IMAGE 1 HUB™ HD (modelo 22201020)
Es una avanzada unidad de control de cámara quirúrgica diseñada para ofrecer una calidad de imagen superior en procedimientos endoscópicos de alta precisión. Este sistema forma parte de la reconocida línea IMAGE 1™ HD de Karl Storz, desarrollada para garantizar imágenes nítidas, realistas y con una reproducción cromática excepcional, facilitando la toma de decisiones clínicas durante intervenciones quirúrgicas.
Gracias a su compatibilidad con múltiples cabezales de cámara Karl Storz HD, el sistema permite una integración versátil en diferentes entornos quirúrgicos. Su diseño modular y conectividad SCB (Storz Communication Bus) facilita la comunicación entre los componentes del quirófano, permitiendo un control centralizado y eficiente de todo el sistema de videoendoscopia.
Ideal para hospitales, clínicas y centros quirúrgicos que buscan tecnología de imagen de última generación, la IMAGE 1 HUB™ HD garantiza una experiencia visual optimizada que mejora la seguridad del paciente y la eficiencia del equipo médico.
.webp?access_token=0d74fce4-ee55-496a-b09e-061d6f24d4a5 "Karl Storz IMAGE 1 HUB™ HD (22201020) | Unidad de Control de Cámara Endoscópica Full HD | Atix Health Med")
Especificaciones
| Módulos opcionales | Image 1 HUB™ HD con módulo SDI* (22 2010 20-102) El conector de salida de vídeo SDI t de la Image 1 HUB™ HD debe conectarse a través del cable BNC con el monitor (es necesario un monitor con módulo SDI). * SDI: Serial Digital Interface corresponde a una señal Y/C digitalizada con una posible longitud de transferencia de datos de hasta 300 m |
| Image 1 HUB™ HD con ICM (22201020-110) | Image 1 HUB™ HD con ICM (22201020-110) En el puerto USB ubicado en la parte frontal de la CCU, puede conectarse un dispositivo de alma- cenamiento USB. El puerto ubicado en el lado posterior sirve para conectar una impresora (la lista de dispositivos de almacenamiento e impresoras compatibles puede obtenerse previa solicitud). |
| Image 1 Pure HD con ICM | Image 1 Pure HD con ICM (22202020-110) En el puerto USB ubicado en la parte frontal de la CCU, puede conectarse un dispositivo de alma- cenamiento USB. El puerto ubicado en el lado posterior sirve para conectar una impresora (la lista de dispositivos de almacenamiento e impresoras compatibles puede obtenerse previa solicitud) |
| Conexión del teclado | Para ingresar los datos de los pacientes y ajustar el cabezal de la cámara es preciso disponer de un teclado. Para conectar el teclado se introduce el cable del mismo en el conector de teclado } en el lado posterior de la CCU |
| CCU Image 1 HUB™ HD | La CCU Image 1 HUB™ HD está equipada con dos conectores para cabezales de la cámara: uno para cabezales de la cámara HD (W, H3-M, H3-Z, H3-ZI, H3-P) y otro para cabezales de la cámara estándar (E, SD) (F3, S3, S1, A3, A1, P3, P1, D1). Nota: En cada caso se puede conectar un solo cabezal de la cámara respectivamente. Para utilizar un cabezal de la cámara HD, desplace hacia la derecha la “puerta deslizante” ubicada en la parte frontal; el conector HD queda visible. Al utilizar un cabezal de la cámara estándar, desplace la “puerta” hacia la izquierda; el conector SD queda visible. La CCU Image 1 Pure HD está equipada con un conector para cabezal de la cámara (para los cabe- zales de la cámara HD H3-M, H3-Z, H3-ZI y H3-P) |
